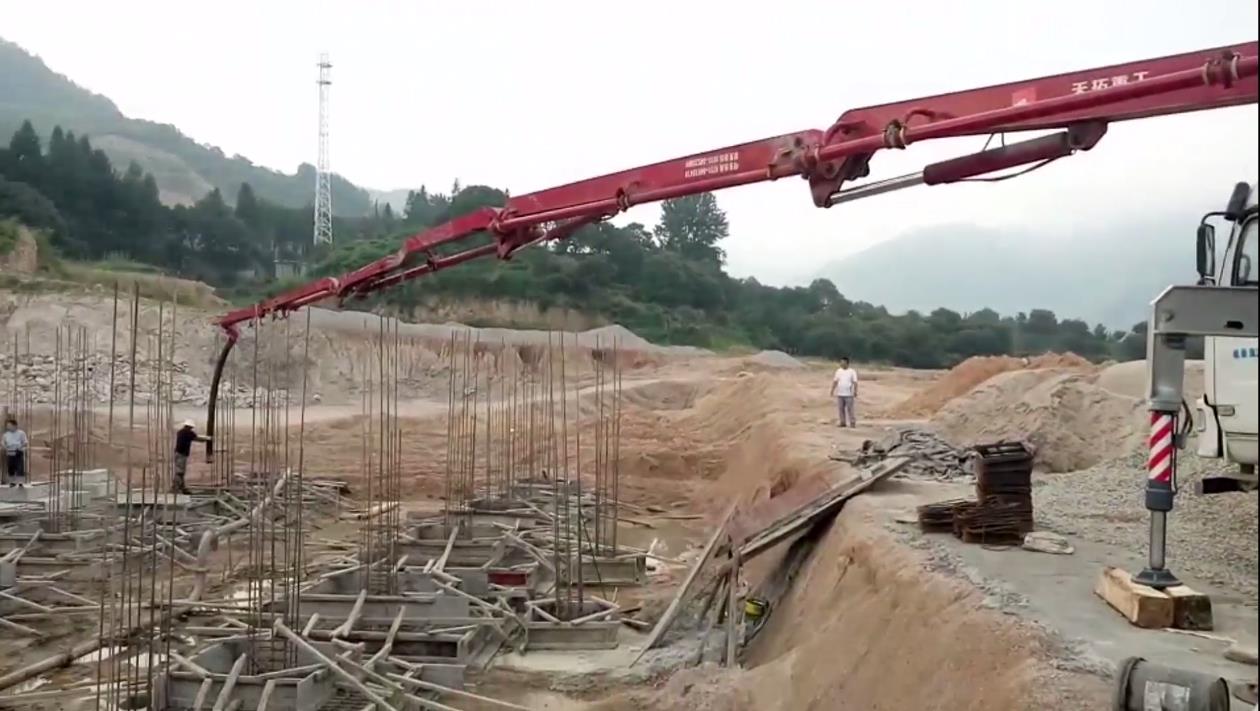

水泥在攪拌泵車的泵送混凝土中，起膠結(jié)作用和潤(rùn)滑作用，同時(shí)，水泥具有良好的保水性能，使混凝土在泵送過(guò)程中不易泌水，水泥的用量也存在一個(gè)最佳值，若水泥用量過(guò)少，將嚴(yán)重影響混凝土的吸入性能，同時(shí)使泵送阻力增加，混凝土的保水性變差，容易泌水、離析和發(fā)生堵管。



       所以，用于臂架泵車泵送的混凝土必須符合泵送要求，“主權(quán)”根基一定要穩(wěn)。因?yàn)椴⒉皇撬械幕炷炼伎梢杂脕?lái)泵送，不合格的混凝土將加劇泵車的磨損，并經(jīng)常出現(xiàn)堵管、爆管等現(xiàn)象。

        一般情況下，混凝土泵車在泵送時(shí)，每立方米混凝土中水泥的含量應(yīng)大于320千克，但也不能過(guò)大，水泥用量過(guò)大，將會(huì)增加混凝土的粘性，從而造成輸送阻力的增加。另外水泥用量與骨料的形狀也有關(guān)系，骨料的表面積越大，需要包裹的水泥漿也應(yīng)該越多，相應(yīng)地水泥的含量就越大。因此，合理地確定水泥的用量，對(duì)提高混凝土的可泵性，預(yù)防堵管也很重要。



        混凝土塌落度的大小直接反映了混凝土流動(dòng)性的好壞，混凝土的輸送阻力隨著塌落度的增加而減小。泵送混凝土的塌落度一般在8-18厘米范圍內(nèi)，對(duì)于長(zhǎng)距離和高度大的泵送一般需嚴(yán)格控制在15厘米左右。塌落度過(guò)小，會(huì)增大輸送壓力，加劇設(shè)備磨損，并導(dǎo)致堵管。塌落度過(guò)大，高壓下混凝土易離析而造成堵管。



        為了讓泵送更加的順暢，需要額外添加輔助泵送添加劑，外加劑的種類很多，如：加氣劑、減水劑、超塑化劑、緩凝劑、泵送劑等，根據(jù)混凝土的強(qiáng)度要求和水泥的品種，合理地選擇外加劑，對(duì)于提高混凝土的泵送性能起到很重要的作用。不合理的外加劑將使混凝土的可泵性和流動(dòng)性變差，從而導(dǎo)致堵管。
